包头快速门的感应系统应该如何接线？【快速门批发】

包头快速门的感应系统应该如何接线？【快速门批发】

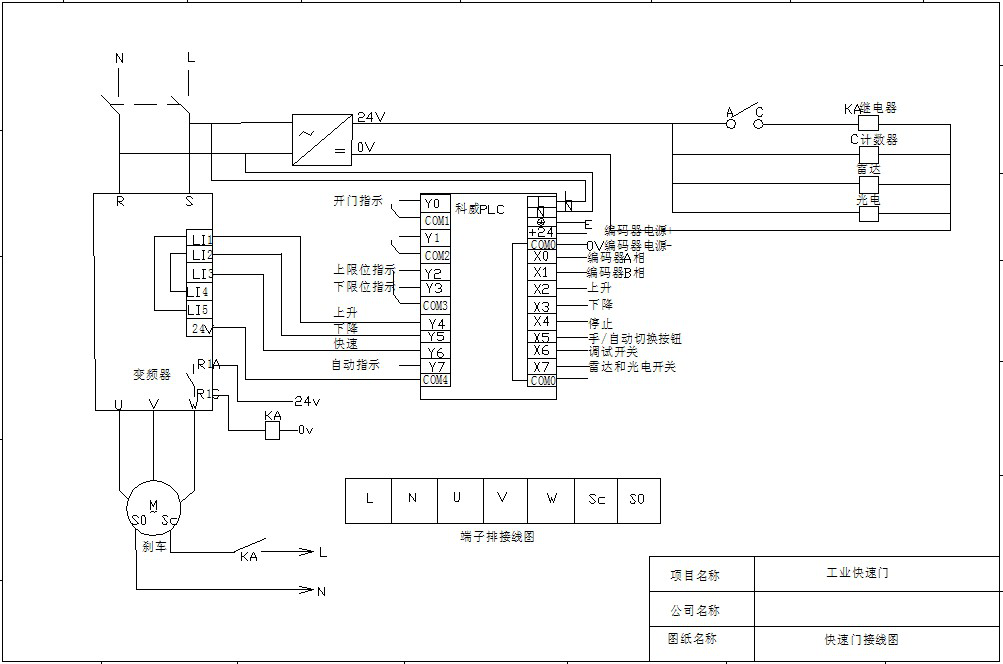

每个厂家的控制系统的设计都不相同，接线方法也存在差异，但是大同小异，用户只需仔细阅读和对照说明书操作即可，以我公司常用的SFT品牌为例，接线方式如下：　　

配线柱排列如下：L N U V W L02 N01 X0 X1 24V 0V X2 X3 X4 X5 X6 X7 24V 0V COM 24V 0V

　　接线说明：

　　电源：火线为L ,零线为N

　　电机：电机U,V,W,分别连接接线柱U,V,W(一一对应)，如出现反转，

　　任意调换U,V,W三根线中的两根。另两根分别接LO2,NO1。

　　编码器：绿，黄，棕，白粉蓝，分别接接线柱XO,X1,24V，0V.(限位调好后，若门体不运转，将绿黄两根线调换)。

　　红外接线：NO，COM,24V，0V分别接接线柱X7，COM，24V，0V.(对射型)

　　红外接线：蓝白接0V，棕色接24v, 黑色接X7。(反馈型)

　　地磁接线：1，2分别接24V,0V;3,4分别接X7，COM;7,8分别接线圈。

　　手动按钮：绿色按钮24接接线柱X2，红色按钮24接接线柱X3，急停按钮4接接线柱X4.红色按钮23接接线柱 COM，再将红色按钮23，绿色按钮23以及急停按钮3短接。

　　(注：调试时将接线柱X6和接线柱COM短接，直至上下限位调好后将线撤除。先调上限位，后调下限位。)

　　遥控接线：两根黑线为220V电源，白黄分别接X2，X3，红色接COM。

　　雷达接线：红色接24V,红白接0V，白色接X7。

　　互锁接线：1#门的YO接2#门的X4，1#门的COM1接2#门的COM0;2#门的Y0接1#门的X4，2#门的COM1接1#门的COM0。

以上就是快速门调试说明介绍，呼和浩特龙盛门业是一家专业生产、批发、安装、销售为一体的服务商，期待与您的合作。
